桥梁支座更换_桥梁检测车租赁_高空作业车出租_支座更换_伸缩缝安装_隧道防水_养护加固_维修_出租_衡水庆兴桥梁养护工程有限公司

【隧道防水】新工藝應用研究

　　自改革開放以來，尤其是近十年來，隨著我國經濟的發展和人民生活水平的提高，對交通運輸的質量要求越來越高，公路橋梁等基礎建設不斷興起，發展勢頭如日中天，公路隧道、鐵路隧道以及城市軌道交通地下隧道大量興建。與此同時，隧道防、排水問題也得到了廣大學者和建設人員的重視。但由于隧道受地下水、地質結構等的影響，其防排水的問題一直是隧道建設的一個重要難題，尤其是已建成的隧道中，滲水、漏水情況普遍存在，嚴重影響了交通運輸質量和相關設施的正常運轉。近幾年來，隨著國家對隧道防水技術與材料研究投入的加大，隧道防水工藝也得到了不斷的改進。比如2011年2月27日下午在成渝GYSG-5標項目一分部大安隧道進口試行推廣的防水設施止水帶安裝新工藝，即有效的確保了二次襯砌支護后不出現透水、滲水和積水等質量問題。下面，本文就近兩年隧道防水新工藝的應用進行一番淺要的研究。

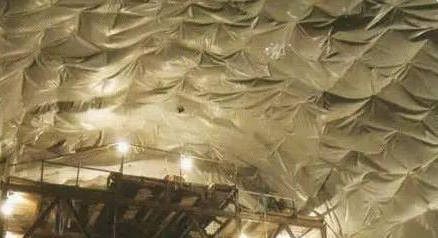

　 隧道防水新技術

　　1 預鋪反粘防水技術

　　預鋪反粘防水技術是采用高分子自粘膠膜防水卷材作為防水材料，高分子自粘膠膜防水卷材采用一定厚度的高密度聚乙烯卷材作為基材，在其上涂覆一層非瀝青類高分子自粘膠層和耐候層，最終復合制成的多層復合卷材。采用預鋪反粘防水技術進行隧道防水施工時，要在卷材表面的膠粘層上直接澆筑混凝土，這樣在混凝土固化后才會同膠粘層形成完整的連續粘結，使混凝土同合成膠相互勾鎖密閉。其中，卷材所采用的高密度聚乙烯主要是為了提高防水層強度，以抵抗隧道結構所帶來的各種應力影響，避免產生裂縫影響防水效果，自粘膠層則是為了提供粘結性能，而耐候層則是為了避免卷材在施工時的順利進行。通過預鋪反粘防水技術，可以很好排除隧道基層滲透現象，使隧道基層形成連續的密封面。

　　2 預備注漿系統施工技術

　　預備注漿系統施工技術是地下工程混凝土結構接縫常用防水施工技術，通過預備注漿系統，可以達到“零滲漏”的效果。這種接縫處理方法同傳統技術相比，不僅安裝簡便、性能優異，而且還節省了費用，并且不會對原有結構造成破壞，是目前較為先進、有效的接縫防水施工技術。采用預備注漿系統施工技術進行隧道防水施工，需要在混凝土結構施工時將附合標準的注漿管埋入接縫內，當接縫出現滲漏時，通過導漿管向注入灌漿液，使接縫區域的縫隙和孔洞得到密封，最終達到防滲效果。如果在將來接縫出現次出現滲漏，還可以重復利用注漿管系統進行維護，多次重復注漿。目前，預備注漿系統防水施工技術多用于地鐵、隧道、市政工程、水利水電工程等項目施工縫、后澆帶、新舊混凝土結合部分上，從經濟性、施工速度、防水效果等方面都具有明顯的優勢。

　　3 止水膠防水施工技術

　　止水膠是一種單組分、無溶劑、遇水膨脹的聚氨酯類無定型膏體，在隧道二次初砌施工縫處設止水膠防水帶，以及在鋼筋、管線等周圍設置止水膠，當接縫中有水滲入時，止水膠的彈性壓縮應力和遇水膨脹壓力雙重作用填塞縫隙，可以有效的防止因接縫不密封出現的滲漏情況，具有較好的密封止水性能，最大能抗1.5Mpa的水壓力。由于聚氨酯類材料耐久性強、質量變化率低，在長其擔任止水任務時不會因為膨脹流失，其使用壽命可超過100年。在施工時，可以使用標準嵌縫膠施工槍進行施工，施工極為便捷簡單，并能牢固的粘貼在混凝土表面，不會因為基面濕潤度、光潔度影響粘結性能，所以被廣泛應用于隧道防水施工中，成為隧道防水工程一項重要的施工技術。止前，除了使用止水膠外，還有預埋橡膠止水帶的辦法，同止水膠防水施工技術相當，也能較好的提供防滲堵漏效果。

　　4 灌漿液防滲施工技術

　　灌漿液防滲施工技術主要用于細微裂縫病害的防水施工中，目前常用的灌漿液為第二代丙烯酸鹽化學灌漿液，該灌漿液是一種新型防水堵漏材料，不同于第一代丙烯酸鹽化學灌漿液，其交聯劑采用了新型的N-次甲基雙丙烯酰胺，不含酰胺基團化合物，更環保安全。同時，二代丙烯酸鹽化學灌漿液添加了促使凝膠在水中膨脹的成分，更好的提高了防滲堵漏效果。通過向細微孔隙中灌入丙烯酸鹽灌漿液，可以在縫隙中生成不透水的凝膠，使混凝土中的細微裂縫得到很好的充填密實。在實際應用中，需要注意漿液濃度、凝膠時間和灌漿壓力問題，漿液濃度應選用丙烯酸鹽單體含量為40%的A液，同B液混合后形成單體含量20%的漿液使用，凝膠時間根據鉆孔壓水外漏情況確定，凝膠時間應短于壓水外漏時間，以減少漿液漏失。為了減少漿液漏失，灌漿壓力應在裂縫處混凝土承壓水頭壓力的3~5倍，有必要的情況下可采用分級升壓的辦法。此外，為了避免單液灌漿容易堵泵、堵管的現象，可采用雙液灌漿的辦法，以提高防滲堵漏效果。

　　5 防水涂料施工技術

　　目前新型防水涂料施工技術，所采用的防水涂料通常為聚胺脂涂料，該材料為多功能高分子合成材料，在涂覆后，可以迅速與水或空氣中的濕氣發生化學反應，固化成高彈性防水膜，從而達到防水堵滲效果。由于聚胺脂涂料可冷施工，可多次反復涂覆，并能在任何異形面上涂覆，固化形成的高彈性防水膜具有較好的強度和彈性，抗滲性能極好，因此在隧道防水施工中也被廣泛使用。但采用防水涂料施工時，需要對基層進行堅固、干燥和平整處理，清除基層上的雜物。由于涂料極容易與空氣中的水分發生化學反應固化，影響化學性能，因此混合好的涂料應當在30分鐘內用完，固化的涂料不能使用。同時，在施工時還應當做好防火措施，排除安全隱患。

　　滲水漏水現象一直是隧道工程的第一頑疾，在隧道工程中一直流傳著“十隧九漏”的說法，可見隧道工程滲漏水現象的嚴重程度，尤其是滲漏水后路面質量下降，極容易引發交通安全事故，因此必須重視隧道防水施工。針對目前層出不窮的防水新工藝，在實際應用中需要綜合采用，從“防、排、堵、截”幾個方面入手，“剛柔相濟、因地制宜、綜合治理”，采用混合防水法，布設多道防線層層設防，為隧道穿上多層雨衣，從而提高隧道防水排水能力，從根本上確保隧道滴水不漏，降低隧道滲漏水的危害，提高隧道行車安全和使用壽命。
